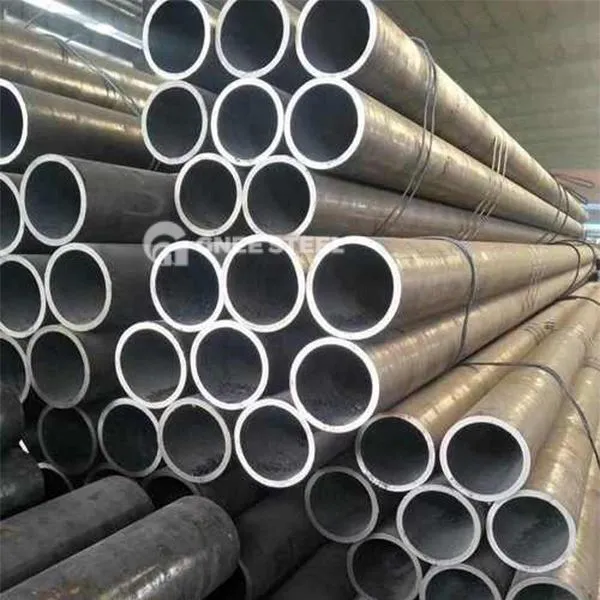

Спецификација болиер цеви А210 / А210М
1.1 Ова спецификација покрива минимум - зид - дебљину, бешавни медиј - угљени челични, котловитске цеви и дим котла, укључујући безбедне крајеве (види напомену 1), ацхидхер цеви и суперате.
Напомена 1: Овај тип није погодан за сеф за заваривање за заваривање.
1.2 Величине и дебљине цеви обично су опремљене овом спецификацији 1/2 у. До 5 инча. [12.7 до 127 мм] у спољном пречнику и 0,035 до 0,500. [0.9 до 12.7 мм], инклузивно, у минималној дебљини зида. Цев који имају друге димензије могу се намјестити, под условом да су такве цеви у складу са свим осталим захтевима ове спецификације.
1.3 Механичка потреба Не наноси се на цев мању од 1/8 ин. [3,2 мм] у унутрашњем пречнику или 0,015 ин. [0.4 мм] дебљине.
1.4 Ова спецификација покрива оцене А - 1 и Ц бешавне котла за средње угљенике и цеви од суперсеље са различитим хемијским и затегнутим захтевима. (Табела 1, Табела 3 и одељак 11.)
Од: 1 / 2ин-5ин (12.7-127мм),
ВТ: 0.035ин-0.500ин (0.9-12.7мм)
Оцена: АСТМ А210 разред А1, АСТМ А210 разред Ц
Примена: за високу, средњу, ниску - котлар и притиску на сврху
Хемијски састав АСТМ А210 / А210М Суперхеатер цеви
|
Разреда |
Угљеник |
Манган |
Фосфор |
Сумпорни |
Силицијум |
|
АСТМ А210 ГР А1 |
0,27% мак |
0,93% мак |
0.035% мак |
0.035% мак |
0,10% мин |
|
АСТМ А210 ГР Ц |
0,35% мак |
0.29% - 1.06% |
0.035% мак |
0.035% мак |
0,10% мин |
Механичка својства АСТМ А210 / А210М бешавне болишне цеви
|
Разреда |
P # |
Затезна чврстоћа |
Принос |
Макс. Тврдоћа |
Проверите инвентар |
|
|
АСТМ А210 ГР А1 |
P 1 |
КСИ: 60 МПА: 415 |
КСИ: 37 МПА: 255 |
79 ХРБ (Роцквелл Б) |
143 ХБ (Бринелл) |
А210 ГР а инвентар |
|
АСТМ А210 ГР Ц |
P 1 |
КСИ: 70 МПА: 485 |
КСИ: 40 МПА: 275 |
89 ХРБ (Роцквелл Б) |
179 ХБ (Бринелл)
|
А210 ГР а инвентар |
Дебљина зида и толеранција АСТМ А210 / А210М бешавног медија - карбонски челик
|
Спољни пречник, мм |
Толеранција,% |
|
|
Вруће ваљано |
Од мање од или једнако 101.6, вт мање или једнако 2,4 |
+40/-0 |
|
Од мање или једнако 101.6, 2.4 <вт мање или једнако 3,8 |
+35/-0 |
|
|
Од мање или једнако 101.6, 3.8 <Вт мање од или једнако 4,6 |
+33/-0 |
|
|
OD≤101.6, WT>4.6 |
+28/-0 |
|
|
OD>101.6, 2.4 <ВТ мање или једнако 3,8 |
+35/-0 |
|
|
OD>101.6, 3.8 <ВТ Мање од или једнако 4,6 |
+33/-0 |
|
|
OD>101.6, WT>4.6 |
+28/-0 |
|
|
|
Спољни пречник, мм |
Толеранција,% |
|
Хладно нацртано |
Од мање од или једнако 38.1 |
+20/0 |
|
OD>38.1 |
+22/0 |
Спољни пречник и толеранција АСТМ А210 / А210М бешавне болиер цев
|
Спољни пречник, мм |
Толеранција, мм |
|
|
Вруће ваљано |
Од мање од или једнако 101.6 |
+0.4/-0.8 |
|
101.6 <од мање од или једнако 177,8 |
+0.4/-1.2 |
|
|
|
Спољни пречник, мм |
Толеранција,% |
|
Хладно нацртано |
Од <25.4 |
±0.10 |
|
25.4 мање од или једнако од мање или једнако 38,1 |
±0.15 |
|
|
38.1 <од <50.8 |
±0.20 |
|
|
50.8 мање од или једнак од <63,5 |
±0.25 |
|
|
63,5 мање од или једнак од <76.2 |
±0.30 |
|
|
76.2 мање од или једнако од мање или једнако 101.6 |
±0.38 |
|
|
101.6 <од мање од или једнако 177,8 |
+0.38/-0.64 |
Спецификације димензија А210 / А210М бешавне болијске цеви
