Опис производа
Стандард: ЕН 10216-2
Бешавне челичне цеви за потребе притиска - технички услови испоруке
Део 2: Нон- челичне цеви за легуре и легуре са одређеним узвишеним температурним својствима

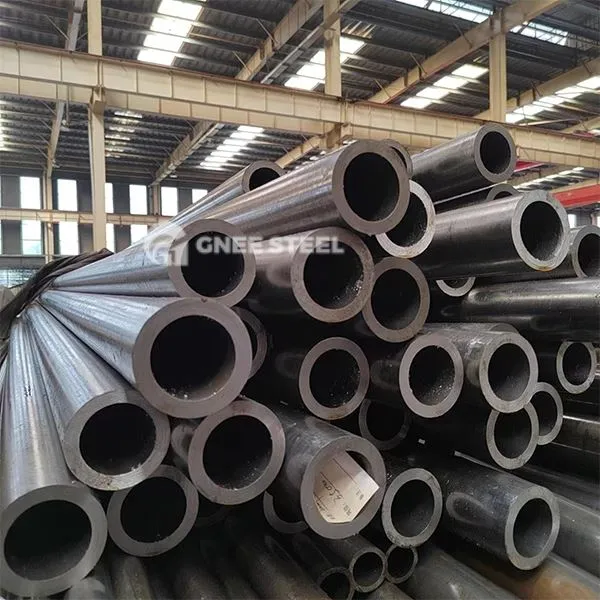

ЕН 10216-2 Брзе детаље са бешавним челичним цевима
Производња: Бешавни поступак
Дебљина зида (ВТ): 2,1 мм - 20 мм.
Спољни пречник (ОД): 21 мм - 509 мм
Дужина: 6м или одређена дужина према потреби.
Крајеви: обичан крај, завртањ крај, газећи
Додатни подаци
Порт пошиљке: Тиањин, Кина
Услови плаћања: Т / Т, ЛЦ
Испорука: 7-15 дана након уплате
Површина: цеви ће бити лакиране (само споља) да се спречи рђа.
Означавање: Стандард + челични разред + величина + топлота бр. + Лот Не
Паковање: снопови (шестерокутни), дрвене кутије, сандуци (челик / дрвени) или по потреби
Име челика без- легура челичних разреда
(1) велико слово п за потребе притиска;
(2) симболи ГХ за повишену температуру.
Процес производње
(1) Процес израде челика
Челици ће бити у потпуности убијени.
(2) Производња цеви и услови испоруке
Цеви ће бити произведено бешавним поступком.
Цеви могу бити или вруће или хладно завршене.
Спецификација производа
ЕН 10216-2 хемијски састав:
| Челични разред | C | Си | Мн | P | S | ЦР | Мо | Нијанса | Алтертот | Цу | Ти мак | |
| Назив челика | Челични број | макс | макс | |||||||||
| П195гх | 1.0348 | =0.13 | =0.35 | =0.70 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| П235гх | 1.0345 | =0.16 | =0.35 | =1.20 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| П265гх | 1.0425 | =0.20 | =0.40 | =1.40 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| 16МО3 | 1.5415 | 0.12-0.20 | 0.40-0.90 | 0.40-0.90 | 0.025 | 0.020 | =0.30 | 0.25-0.35 | =0.30 | =0.040 | =0.30 | |
| 14МОВ6-3 | 1.7715 | 0.10-0.15 | 0.15-0.35 | 0.40-0.70 | 0.025 | 0.020 | 0.30-0.60 | 0.40-0.50 | =0.30 | =0.040 | =0.30 | |
| 13ЦРМО4-5 | 1.7335 | 0.10-0.17 | =0.15 | 0.40-0.70 | 0.025 | 0.020 | 0.70-1.15 | 0.40-0.60 | =0.30 | =0.040 | =0.30 | |
| 10ЦРМО9-10 | 1.7380 | 0.08-0.14 | 0.08-0.14 | 0.30-0.70 | 0.025 | 0.020 | 2.00-2.50 | 0.90-1.10 | =0.30 | =0.040 | =0.30 | |
| 25ЦРМО4 | 1.7218 | 0.22-0.29 | 0.22-0.29 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | =0.30 | =0.040 | =0.30 | |
| 15ницумонб5-6-4 | 1.6368 | =0.17 | =0.17 | 0.80-1.20 | 0.025 | 0.020 | =0.30 | 0.25-0.50 | 1.00-1.30 | =0.050 | 0.50-0.80 | |
| Кс10ЦРМОВНБ9-1 | 1.4903 | 0.08-0.12 | 0.08-0.12 | 0.30-0.60 | 0.025 | 0.020 | 8.00-9.50 | 0.85-1.05 | =0.40 | =0.040 | =0.30 | |
| Елементи који нису укључени у ову табелу не смеју се намерно додати челику без споразума купца, осим пребројаних који се могу додати за завршну обраду одливености. Све одговарајуће мере се предузимају како би се спречило додавање нежељених елемената од отпадака или других материјала који се користе у процесу израде челика | ||||||||||||
| б Овај захтев није применљив под условом да челик садржи довољну количину осталих елемената везивања азота који ће се пријавити. Када користите Титаниум, продуцент ће то потврдити (АЛ + ТИ / 2) =0, 020% | ||||||||||||
| Ц Опција 2: Да би се олакшала накнадна операција формирања, примјењује се договорени максимални садржај бакра нижи од назначених и договорени наведени максимални садржај лимења | ||||||||||||
| Д Садржај ових елемената не треба да се пријави ако се намерно додате | ||||||||||||
| Е за дебљину зида =30 мм садржај угљеника може се повећати за 0,02% за анализу ливења и производа | ||||||||||||
| ф Горња вредност угљеника од 0,23% не прелази се за анализу производа | ||||||||||||
ЕН 10216-2 Механичка својина:
| Челични разред | Затезна својства на собној температури | Проперти Сут Импацт Својства АБ | |||||||||||
| Назив челика | Челични број | Горња снага приноса или снагу доказа или РП0.2 за дебљину зида Т Мин. |
Затезан Снага Рм |
Издужење Мин. % а |
Минимално просечно апсорбовано Енерги КВ Ј на температури дипломе | ||||||||
| Т мање или једнако 16 | 160<> | 40<> | 60<> | l | t | l | t | ||||||
| МПА | МПА | МПА | МПА | МПА | 20 | 0 | -10 | 20 | 0 | ||||
| П195гх | 1.0348 | 195 | 320-440 | 27 | 25 | 40 c | 28 d | 27c | |||||
| П235гх | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 | 40 c | 28 d | 27c | |||
| П265гх | 1.0425 | 265 | 255 | 245 | 410-570 | 23 | 21 | 40 c | 2s d | 27C | |||
| 16МО3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 | 40 c | 27 c | ||||
| 14МОВ6-3 | 1.7715 | 320 | 320 | 310 | 460-610 | 20 | 18 | 40 c f | 27 c | ||||
| 13ЦРМО4-5 | 1.7335 | 290 | 290 | 280 | 440-590 | 22 | 20 | 40 c | 27 c | ||||
| 10ЦРМО9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 | 40 c | 27 c | ||||
| 25ЦРМО4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 | 40 c f | 27 c | ||||
| 15ницумонб5-6-4 | 1.6368 | 440 | 440 | 440 | 440e | 610-780 | 19 | 17 | 40 c f | 27 c | |||
| Кс10ЦРМОВНБ9-1 | 1.4903 | 450 | 450 | 450 | 450 | 630-830 | 19 | 17 | 40 c f | 27 c | |||
| а=уздужни т=попречан | |||||||||||||
| б да се верификује када су наведене опције 4 и / или 5, осим ако се пријави фуснота ф) | |||||||||||||
| Ц Опција 4: Верификована је енергија утицаја. | |||||||||||||
| д Опција 5: Провјерава се енергија уздужне утицаје. | |||||||||||||
| Е за дебљину зида 60 мм< T =80mm | |||||||||||||
| ф тест утицаја Обавезно за дебљину зида т =16 мм | |||||||||||||
ЕН 10216-2 ТЕАТА ТОПЛОАТА ТЕАТА:
| Челични разред | Топлотни третман а | Тустински | Ублажавање | |||
| Назив челика | Челични број | Температурни степен | Хладни медијум | Температурни степен | Хладни медијум | |
| П195гх | 1.0348 | +N b | 880 до 940 | Ваздушни | - | - |
| П235гх | 1.0345 | +N b | 880 до 940 | Ваздушни | - | - |
| П265гх | 1.0425 | +N b | 880 до 940 | Ваздушни | - | - |
| 16МО3 | 1.5415 | +N b | 890 до 950 | Ваздушни | - | - |
| 14МОВ6-3 | 1.7715 | + НТ БЦ | 930 до 990 | Ваздушни | 680 то730 | ваздушни |
| 13ЦРМО4-5 | 1.7335 | + НТ БЦ | 900 до 960 | Ваздушни | 660 до 730 | ваздушни |
| 10ЦРМО9-10 | 1.738 | + НТ БЦ | 900 до 960 | Ваздушни | 680 до 750 | ваздушни |
| 25ЦРМО4 | 1.7218 | + Кт | 860 до 900 | Ваздух или течност | 620 до 680 | ваздушни |
| 15ницумонб5-6-4 | 1.6368 | + Нт ц | 880 до 980 | Ваздушни | 580 до 680 | ваздушни |
| Кс10ЦРМОВНБ9-1 | 1.4903 | + Нт ц | 1040 до 1090 | ваздушни | 730 до 780 | ваздушни |
| А + Н=Нормализација, + НТ=Нормализујући + каљење, + КТ=гашење + каљевина (ваздух или течност), + и=изотермално жарење. | ||||||
| Б Нормализација укључује нормализацију формирања. | ||||||
| c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >0,15 За наношење гашења и каљења у циљу постизања планиране структуре и материјалних својстава. Одлука се препушта дискрецији произвођача, али мора се навести купцу у тренутку упита и налога. Челичне цеви третиране на такав начин одређују се назив челика који је допуњен симболом + КТ. | ||||||
Димензије толеранције на ЕН 10216-2
Толеранције на спољном пречнику и зидним густом
| Спољни пречник Д мм | Толеранције на D |
Толеранције на Т за Т / Д однос | |||
| Мање од или једнако 0,025 | > 0,025 Мање од или једнако 0,050 |
> 0,050 Мање или једнако 0,10 |
> 0,10 | ||
| Д мање или једнако 219,1 | ± 1% или ± 0,5 мм који год је већи |
± 12,5% или ± 0,4 мм овисно о томе | |||
| Д> 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| А за спољни пречници Д веће од или једнаке 355,6 мм, дозвољено јој је да дебљине горње зидне зида прелази дебљину горњег 5% дебљине зида т | |||||
Толеранције на унутрашњем пречнику и дебљини зида
| Толеранције у унутрашњем пречнику | Толеранције на Т за Т / Д однос | |||||
| d | д мин | Мање од или једнако 0,03 | > 0,03 Мање од или једнако 0,06 |
> 0,06 Мање од или једнако 0,12 |
> 0,12 | |
| ± 1% или ± 2 мм који год је већи | (+ 2%, 0) или ({2}} мм, 0) | који год је већи | ± 20% | ± 15% | ± 12,5% | ± 10% a |
| aЗа спољне пречнике Д веће од или једнаке 355,6 мм, дозвољено јој је да се дебљина горње зидне зида прелази локално 5% дебљине зида т | ||||||
Толеранције на спољном пречнику и минималном дебљини зида
| Спољни пречник Д мм | Толеранције на д | Толеранције на Т мин за однос Т мин / д | |||
| Мање или једнако 0,02 | > 0,02 Мање или једнако 0,04 |
> 0,04 Мање од или једнако 0,09 |
> 0,09 | ||
| Д мање или једнако 219,1 | ± 1% или ± 0,5 мм који год је већи |
(+ 28%, 0) или ({2}} мм, 0) који је већи | |||
| Д> 219,1 | + 50% 0 |
+ 35% 0 |
+ 28% 0 |
+ 22% a 0 |
|
| aЗа спољне пречнике Д веће од или једнаке 355,6 мм, дозвољено јој је да се дебљина горње зидне зида прелази локално 5% дебљине зида т | |||||
Толеранције на унутрашњем пречнику и минималном дебљини зида
| Толеранције у унутрашњем пречнику |
Толеранције на Т мин за Омјер Т мин / д |
|||
| d | д мин | Мање или једнако 0,05 | > 0,05 Мање од или једнако 0,1 |
> 0,1 |
| ± 1% или ± 2 мм који год је већи |
(+2%, 0) или ({2}} мм, 0) који је већи | + 35% 0 |
+ 28% 0 |
+ 22% a 0 |
| aЗа спољне пречнике Д веће од или једнаке 355,6 мм, дозвољено јој је да се дебљина горње зидне зида прелази локално 5% дебљине зида т | ||||
Толеранције на тачне дужине
Димензија у мм
| Дужина л | Толеранција на тачну дужину |
| Л мање или једнако 6000 | +10 0 |
| 6000 <л мање или једнако 12 000 | +15 0 |
| Л> 12 000 | + по договору 0 |
Префериране димензије
Димензије у мм
Табела 6 (наставак)
Димензије у мм
Испитивање
(1) хемијска анализа
(2) тестирање затезања (тестирање на собној температури, затезач на повишеној температури)
(3) Тест с равном платформом
(4) Тест затезања звона
(5) тест за ширење дрифт
(6) Тест ширења звона
(7) Тест утицаја
(8) Испитивање непропусности за пропуштање (хидростатички тест, електромагнетски тест)
(9) Димензионална инспекција
(10) Визуелни преглед
(11) Не- деструктивно тестирање
Обележавање
Означавање које треба применити
Ознака ће бити неизбрисиво означена на свакој цеви најмање на једном крају. За цеви са спољним пречником Д мање или једнако 51 мм Ознака на цеви могу се заменити ознаком на етикети причвршћеном на пакет или кутију.
Заштита
Цеви ће бити испоручене привременим заштитним премазом или издржљивим премазом и / или облогом
ЕН10216-2 Бешавна цев на лагеру
Информације о наручивању
Обавезна информација
а) количина (маса или укупна дужина или број);
б) израз "цев";
ц) димензије;
д) означавање челичног разреда у складу са овим делом ЕН 10216;
е) тестна категорија за нон- легуре челика.
Опције
1) Хладно завршавање.
2) Ограничење бакра и садржаја лимена.
3) Анализа производа.
4) Тестирање утицаја.
5) Уздужни тестирање утицаја на - 10 степени Ц за челичне оцене без легура.
6) Тензилилно тестирање на повишеној температури.
7) Избор цурења - метода тестирања чврстоће.
8) Не- Деструктивно тестирање за тест Категорија 2 цеви за откривање попречних несавршености.
9) Не- Деструктивно тестирање за тест Категорија 2 цеви за откривање ламинарних несавршености.
10) Припрема специјалних завршава.
11) скуп димензија које нису Д и Т.
12) Тачне дужине).
13) Врста инспекцијске документа која није стандардни документ.
14) Испитни притисак за хидростатички цурење - тест за стезање.
15) Мерење дебљине зида даље од крајева.
16) Не- метода деструктивног испитивања.
17) Додатно обележавање.
18) Заштита.
